3003鋁板生產(chǎn)工藝概述

3003鋁板應用范圍


3003鋁板弊端是無法通過熱處理強化鋁板表面硬度，因此一般情況下3003鋁板普遍以冷軋加工方式為主來進行加工。也就是鋁卷退火工藝處理，如常見的鋁卷3003H24狀態(tài)、鋁卷3003H14狀態(tài)等等。因此3003鋁板普遍應用領域集中在：幕鋁單板應用領域、交通標示標牌應用領域、密封儲存環(huán)境應用領域、冰箱內(nèi)襯應用領域以及飛機船舶應用領域等等。

3003鋁板化學性能和力學性能數(shù)據(jù)

3003鋁板化學成分表

3003鋁板厚度正負公差標準

我公司3003鋁板厚差可控制+0.02mm

我公司3003鋁板厚差可控制-0.02mm

3003鋁板力學性能

3003鋁板抗拉強度：120-160 σb (MPa)

3003鋁板屈服強度：≥85 σ0.2 (MPa)

3003鋁板表面晶粒度：一級

3003鋁板國標標準：GB/T 3880-2012

3003鋁板退火工藝介紹

3003鋁板H24退火工藝：退火爐內(nèi)溫度升溫至390-430溫度左右，進行溫度維持約為12小時左右，隨后以30-50度為基準將爐內(nèi)溫度下降至300度以下，在外置放涼上機開平。

3003鋁板H14退火工藝：退火爐內(nèi)溫度升溫至390-430溫度左右，進行溫度維持約為11小時左右，30-50度為基準將爐內(nèi)溫度下降至300度以下。再次進行鋁板軋制，隨后以，在外置放涼上機開平。

3003鋁板H18不退火工藝：冷軋機下機直接為成品

3003鋁板O態(tài)退火工藝：退火爐內(nèi)溫度升溫至390-430溫度左右，進行溫度維持約為20小時左右，30-50度為基準將爐內(nèi)溫度下降至300度以下。再次進行鋁板軋制，隨后以，在外置放涼上機開平。

3003鋁板化學性能優(yōu)勢

3003鋁板常用厚度規(guī)格

0.5mm厚度規(guī)格300鋁卷用途：保溫用途偏多使用

0.3mm厚度規(guī)格300鋁卷用途：沖壓用途偏多使用

1.85mm厚度規(guī)格300鋁卷用途：幕墻用途途偏多使用

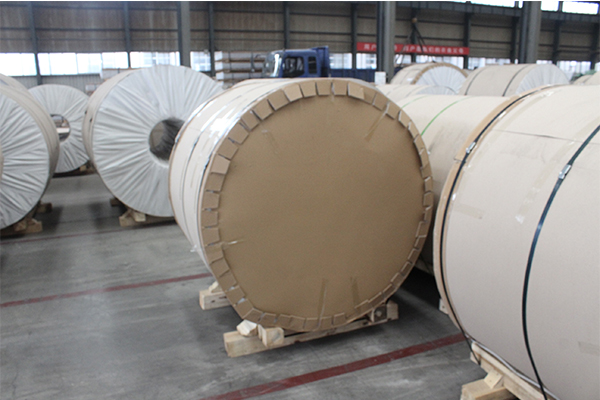

3003鋁板產(chǎn)品實拍

關于我們介紹

做為一家專業(yè)的3003鋁板廠家，企業(yè)年產(chǎn)能25萬噸，品質保證，質量問題。企業(yè)擁有3003鋁板鑄軋生產(chǎn)線16條、冷軋機配套1450冷軋機、1650冷軋機以及2150冷軋機、擁有十八臺四十噸吞吐量退后爐配套兩臺高速清洗拉彎矯直機組、擁有三臺高速精簡開平機。3003鋁板價格低，質量穩(wěn)定，規(guī)格齊全！我們期待與您一直共同進步！共同成長！


3003鋁板廠家產(chǎn)品包裝
